Autor: Thiago Alvarenga
Resumo Sobre a NR10
Partindo do princípio simplório, este artigo é um guia para estudo tendo como base a experiência obtida no curso NR10 no dia 11 de abril de 2014.
PRIMEIRO DIA
Todas NR obedecem critérios com rotinas e funções obrigatórias com a finalidade de regulamentar, ou seja, um conjunto de requisitos e procedimentos relativos à segurança e medicina do trabalho, de observância obrigatória às empresas privadas, públicas e órgãos do governo que possuam empregados regidos pela CLT.
Tópicos Abordados:
- Geração
- Transmissão
- Distribuição
- Consumo
1. Distribuição
Manta laranja - Barreira: Manutenção na rede primária (rede ativa), na alta tensão é utilizada uma rígida.
Primária
13.800
Secundária
127
127
127
At - Alta tensão
Bt - Baixa tensão
AC - Corrente Alternada
DC - Corrente Contínua

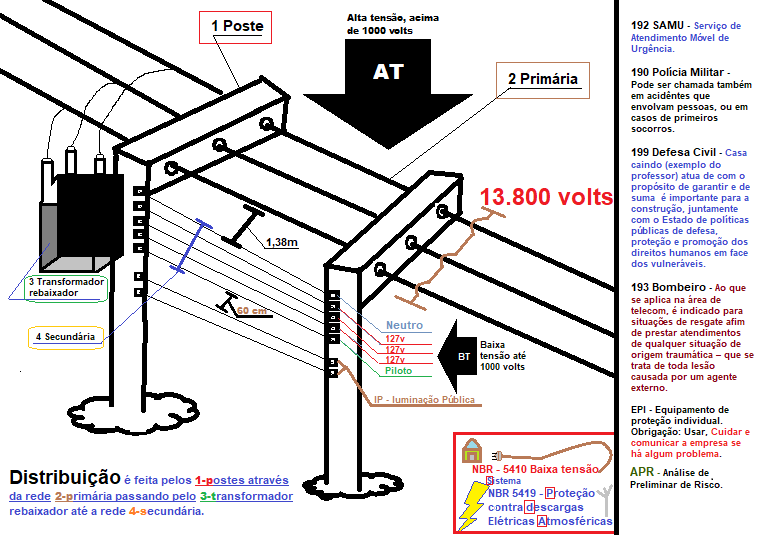

Como evidenciado logo abaixo, é possível ter uma rápida visão sobre o sistema de Distribuição Urbano.
Outra figura ilustra o exemplo que foi dado em sala sobre NBR 9410/9419

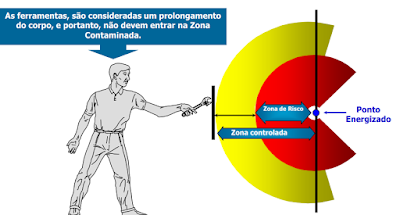

Distâncias no ar que delimitam radialmente as zonas de risco controlada e livre.
PE - Ponto Energizado
ZR - Zona de Risco - meio metro
ZC - Zona Controlada - 1 metro
ZL - Zona Livre 1,38 m
Fonte: www.fazerseguranca.com Acesso: 3h52m AM
